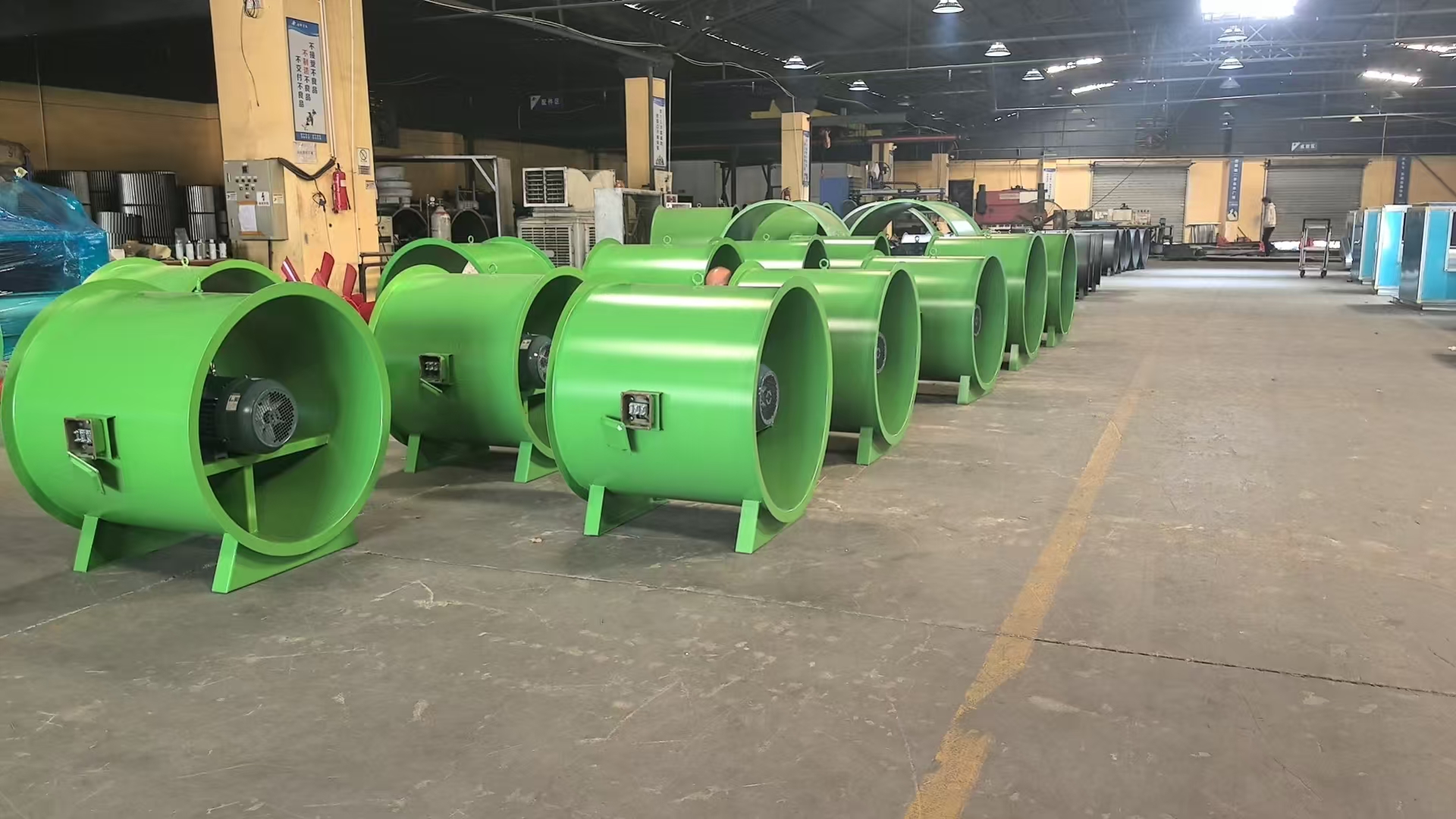

一、軸流式排煙風機:工作原理與結構設計
1.空氣動力學原理
通過葉輪高速旋轉產生軸向推力,將煙氣沿軸線方向快速排出。其核心組件包括葉輪、導流罩、耐高溫電機三大模塊。先進機型采用翼型葉片設計,CFD流體仿真技術優化氣流軌跡,效率較傳統設備提升25%以上。
2.耐高溫核心技術
配備H級絕緣電機與雙層冷卻系統,可在300℃環境持續運行60分鐘,280℃工況下保障30分鐘安全排煙。部分軍工級產品通過歐盟CE認證,極端環境耐受度達400℃/90分鐘。
1.效能革命
采用動態葉片調節技術,風量范圍覆蓋2900-307100m3/h,適配不同空間需求。實測能耗較離心式風機降低38%,節能認證機型年省電超1.2萬度。
2.安全雙保險
玻璃鋼材質機身通過防爆認證,搭配智能溫控模塊,實現過載保護與故障自檢。廣州某商業綜合體實測火災響應時間縮短至8.3秒。
3.空間適配性
緊湊型設計小尺寸76×76cm,支持壁掛/吊裝/落地多模式安裝。杭州地鐵項目案例顯示,設備占地減少42%仍滿足50m/s風速需求。
4.運維成本優化
模塊化結構設計,葉輪清洗周期延長至6個月,維護耗時降低70%。上海三甲醫院運維數據顯示,全生命周期成本節約超45萬元。
5.場景全覆蓋
從地下管廊到超高層建筑,從化工車間到海底隧道,適用場景擴展至17類特殊環境。重慶某交通樞紐項目實現98.7%排煙效率。
1.四維選型模型
風量計算:空間體積×換氣次數×1.3安全系數
風壓匹配:管道阻力+建筑高度補償(每10米增加50Pa)
功率公式:N=QP/(3600η)其中η取0.82-0.91
認證體系:強制3C認證+CCCF消防認證
2.安裝避坑要點
基礎預埋:型鋼支架超出底座10cm,混凝土承重≥1.5倍設備重量
連接規范:禁用橡膠減震墊,采用鍍鋅鋼硬連接,誤差控制<2mm
電氣防護:接線盒IP54防水等級,電源線做滴水彎防潮處理
四、運維管理全流程
月度巡檢清單
軸承溫度監測(<80℃)
振動值檢測(<4.5mm/s)
緊固件扭矩校驗(M12螺栓35N·m)
控制柜絕緣測試(>500MΩ)
年度深度保養
葉輪動平衡校準(偏差<5g)
電機碳刷更換(磨損量<1/3)
潤滑系統升級(耐高溫油脂320℃)
